西方智库 RealClearDefense 刊发了学者约斯特·沃贝克（Jost Wubbeke）的一篇分析文章，题目是：《中国半导体瓶颈真的消失了吗？》
文章一上来就泼冷水：当国内舆论正为光刻机突围、国产光刻胶渗透率提升而鼓舞时，采购数据却展示了一个隐形问题——2025 年，中国进口了 448 台半导体“离子注入机”，其中居然有 306 台（整整 68%）直接来自美国。
看似形势不错的“光刻机突围战”，难道真的在被美国隐隐卡着脖子吗？
我们不妨来看看报告，知己知彼百战不殆。
别只盯画笔，“粒子加速器”与“纳米天眼”确实是隐形门槛
大众对半导体制造的认知，常年被简化成了“光刻机刻线路”。但如果把制造芯片比作在一块硅片上建一座几百层高的摩天大楼，光刻机充其量只是那个拿着画笔在墙上勾勒草图的建筑师。
画好了线，怎么让原本不导电的纯硅变成能控制电流开关的晶体管？
这依赖半导体制造真正最核心的材料改性工序——离子注入（Ion Implantation）。
在上世纪 60 年代的“热扩散时代”，做芯片就像烘烤面包：把硅片放进上千摄氏度的扩散炉，通入杂质气体，靠热运动让杂质原子慢慢“渗”进硅片。
这种工艺粗放无比，在纳米级微缩面前瞬间失效。到了 80 年代，物理学家们强行把本属于高能物理实验室的“粒子加速器”搬进了无尘室。
现在的离子注入机，本质上就是一台高精密的工业粒子加速器。它先把硼、磷等气体电离，用强磁场过滤出纯度高达 99.9999999% 的特定离子，再通过几十万甚至上百万伏特的电场，将离子加速到每秒几百公里，像微型子弹一样精准打入硅晶格深处。

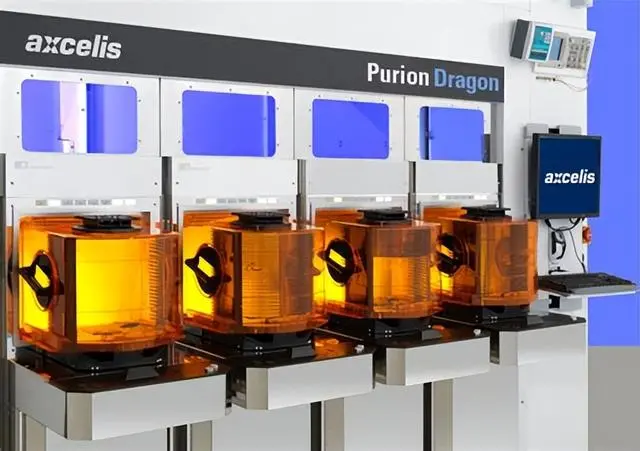

Axcelis Purion VXE 离子注入机
到了 3D 晶体管（FinFET 或 GAA）时代，离子注入不再是往平地上扎针，而是要以小于 0.01° 的倾角误差，往几纳米宽的“立体墙”两侧均匀轰击。
打浅了，晶体管通不了电；打深了，整个结构瞬间报废。而在这个领域，美国应用材料（Applied Materials）与 Axcelis 构成了绝对垄断，国内企业的年产能至今仍卡在几十台级别，多集中在中低压或成熟制程。
如果说离子注入机是“刺青枪”，那另一座隐形大山——晶圆量测设备（Metrology & Inspection），就是半导体产线的“纳米天眼”。
半导体行业有一句至理名言：“测不出，就造不出。”美国科磊（KLA）一家公司就垄断了全球检测与量测设备 50% 以上的份额，在部分光学与电子束检测细分赛道垄断率甚至高达 70% 至 80%。没有顶级量测机台在每道工序后实时监控纳米级的偏差，整条价值几十亿美元的产线就如同“盲人骑马”，只能听天由命。

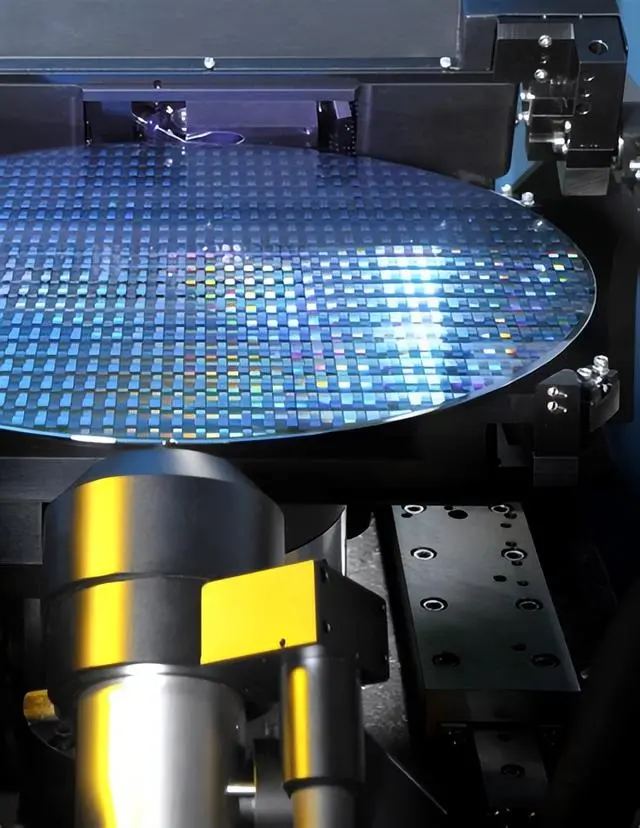

KLA 晶圆检测
多重曝光的物理反噬：为什么你的手机跑分猛，打游戏却“烫手”？
缺少高端光刻机，国内产线推进先进制程的普遍替代方案是利用普通光刻机进行“多次曝光（Multi-Patterning）”。
这就像给你 4 张透明胶片，让你分别用红、黄、蓝、黑四色笔画出同一张画的不同线条，最后叠在一起拼出一幅高精度图像。
这其中的致命难点在于套刻误差（Overlay Error）。
前后两次曝光的对准偏差，必须控制在 1 纳米以内——相当于人类头发丝直径的八万分之一。只要第 3 张胶片往左偏了半个原子宽度，红线和蓝线接触，整个电路就会短路。
在缺少顶级量测设备实时纠偏、离子注入精度达不到完美控深的情况下，强行用 DUV 多重曝光制造芯片，物理规律的反噬就会在终端体验上暴露无遗。
离子注入深浅不一，晶体管这个“纳米水龙头”就关不紧。开关关不严，就会产生庞大的漏电流（Leakage Current）。
许多消费者买到搭载某些“强制多重曝光/替代工艺”芯片的手机或平板，看参数跑分非常惊艳，但只要连续玩 10 分钟大型游戏，机身就会迅速发烫，伴随着剧烈的降频卡顿和电池掉电——电能根本没有高效转化为算力，全在晶体管漏电中变成了无用的热能。
跑分没输过，体验没赢过，这就是缺乏底层精密控温控制设备时，工程补丁强行对抗物理规律的直观代价。
芯片工厂的残酷账本：做 100 个包子扔 70 个，“造得出”与“用不起”的割裂
比起消费者的吐槽，代工厂与商业数据中心算的是另一本生死账。
半导体是高度规模化的商业竞争，不是实验室里的打样竞赛。
台积电凭借 EUV 光刻机、科磊的顶级量测与应用材料的注入机，在成熟和先进制程上能把晶圆综合良品率（Yield Rate）做到 90% 以上。蒸 100 个包子，95 个能完美卖出，单颗芯片分摊成本可能只要 10 美元。
而在缺乏高精度晶圆量测设备的情况下，代工厂由于无法在生产线的前中段精准识别缺陷，大量坏块被带入后续数百道工序。如果一条先进制程产线的良率只有 30% 到 40%，意味着生产 100 颗芯片有 70 颗是废片，这 30 颗合格芯片就必须全额分摊那 70 颗废片的硅片钱、电费与设备折旧费。
其结果是：单颗国产芯片的实际制造成本，反而比直接采购国外成熟成品贵出数倍。
这种成本与功耗的危机，在 AI 大模型爆发的数据中心端被无限放大。
在先进 AI 算力集群中，高达 80% 的能量消耗 集中在芯片间的数据传输与散热上。采用非 EUV 路线叠加多重封装堆叠的算力芯片，由于漏电流大、热密度极高，导致数据中心的冷却电费飙升，PUE 极速恶化。每逢夏季用电高峰，算力中心甚至不得不对服务器实施强制“降频”，原本宣传的算力峰值在实际商业运营中打折严重。
“造得出”与“商业上用不起”，成了横亘在产业面前最现实的割裂。
从“单点突破”到“工业木桶”：地缘博弈的第二道防线
回看过去几年的半导体地缘博弈，美国对华技术管制的战略布局极其清晰。

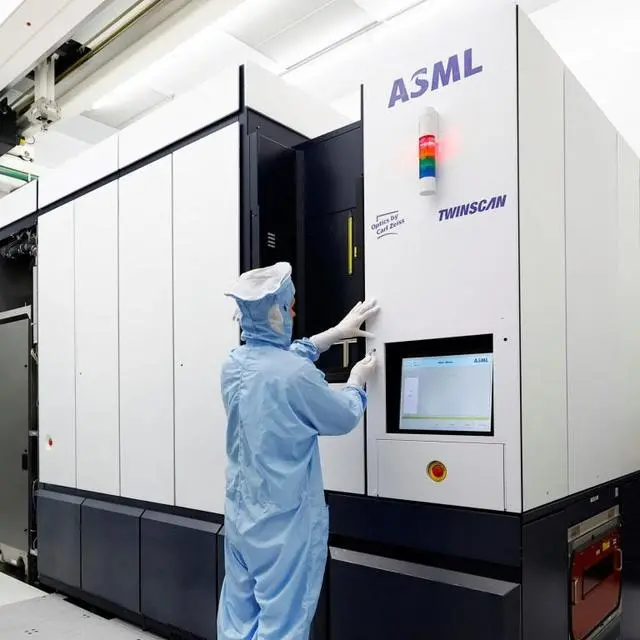

光刻机（ASML）是高调摆在台面上、吸引全网流量的第一道防线；而应用材料（AMAT）、科磊（KLA）、拉姆研究（Lam Research）构成的薄膜、刻蚀、注入与检测工具，才是悄无声息锁死先进产能与良率的第二道防线。
大众舆论习惯于英雄主义的“单点破局”叙事，认为只要光刻机国产化成功，芯片大业就一劳永逸。但半导体工业从来不相信单点奇迹，它是一个极度严密的单向串行木桶工程——一千多道工序中，只要有 1% 的设备在精度或稳定性上掉链子，整条产线的输出品质就会大幅下滑。
技术可行性（Feasibility）与商业可行性（Viability）之间，隔着一条由良率、功耗与成本堆砌而成的鸿沟。
当所有人的目光都聚焦在光刻机何时拔寨破城时，那些隐藏在光刻机光环背后的“隐形设备”，正在用硬核的物理规律与冷酷的商业账本提醒着全行业：半导体自主化从来不是一场百米冲刺，而是一场比拼全产业链无死角覆盖的万米长跑。
打通这条工业长廊，从来没有任何捷径可走。
