先进的封装技术已成为高端CPU和GPU设计不可或缺的一部分，英特尔几乎所有高端客户端和数据中心CPU都依赖于其嵌入式多芯片互连桥（EMIB）和Foveros技术。但这两种先进封装技术的未来发展方向是什么？在探讨这两种技术的未来发展趋势之前，让我们先来回顾一下它们目前的现状。
尽管英特尔的先进封装技术征程始于2017年的Kaby Lake-G CPU和Stratix 10 FPGA，但当时封装技术远没有如今这般热门。然而，英特尔及其业界同行一直在不懈努力推进这些技术的发展，因此，早在2020年，英特尔就率先公布了多芯片处理器的详细路线图，其中涵盖了其2.5D和3D集成技术——EMIB和Foveros。在经历了最初的10nm工艺技术的失败后，英特尔明确表示，其多芯片战略是一种可持续的方式，能够以经济高效且可预测的节奏提供性能和功能的增强。
虽然我们不能说英特尔的所有多芯片项目都取得了成功，但可以肯定的是，近年来英特尔推出的绝大多数客户端和数据中心CPU产品都采用了多芯片设计，并依赖于EMIB和Foveros先进封装技术。

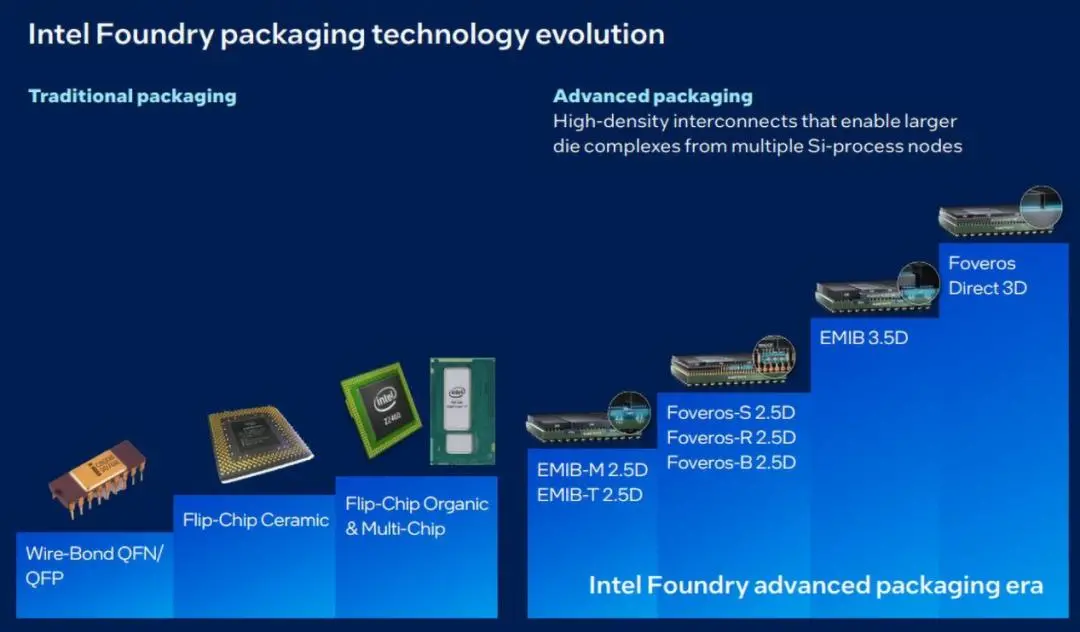

事实上，随着英特尔先进封装路线图的演进，EMIB 和 Foveros 不仅变得更加成熟以满足需求，而且也变得更加简便，从而能够覆盖对成本敏感的产品。英特尔这两大封装技术的另一个特点是，它们不再是两种相对独立的技术。在许多情况下，它们彼此互补，并与英特尔即将推出的工艺技术相辅相成，从而成为公司未来产品的关键组成部分。最终目标是利用 EMIB 和 Foveros Direct 3D 技术制造 12 个光罩大小的系统级封装 (SiP)，但英特尔尚未完全实现这一目标，因此让我们来看看我们目前所处的位置以及未来的发展方向。
EMIB：绝妙的桥梁及其位置
自 2017 年进入大规模生产以来，英特尔的 EMIB 技术已经发生了巨大的变化。最初，它只是一种无需使用昂贵的硅中介层即可连接相邻芯片的相对简单的方法，如今已发展成为一种用于数据中心处理器的复杂封装技术，并将助力制造出尺寸是光罩 12 倍的大型 AI 加速器，这些加速器拥有数十个硅桥、超过 24 个 HBM 堆叠以及先进的供电技术。
EMIB 的基本理念在首次推出近十年后依然未变。英特尔并没有将计算和存储芯片放置在大型硅中介层上，而是将微型硅桥嵌入有机封装基板中，仅在需要高密度芯片间连接的地方才嵌入（试试看能不能找到这些桥！）。这减少了硅的使用量，并允许封装的其余部分使用传统的基板布线和更小的凸点间距。早期的 EMIB 实现采用 55 微米的第一层互连 (FLI) 凸点间距，英特尔随后将其缩小到 45 微米。英特尔最近的路线图显示，凸点间距将进一步缩小到 36 微米左右，最终达到 25 微米，这将显著增加芯片边缘可容纳的连接数量（海岸线密度）。

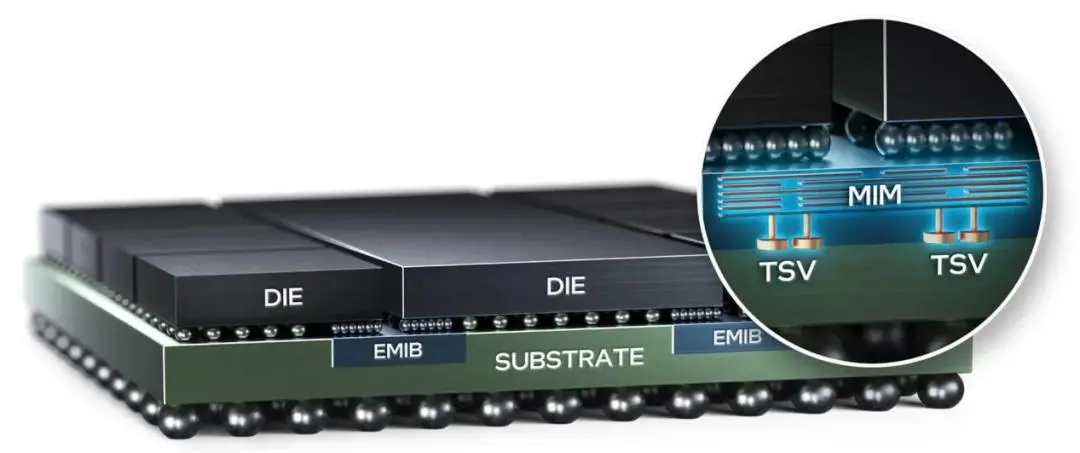

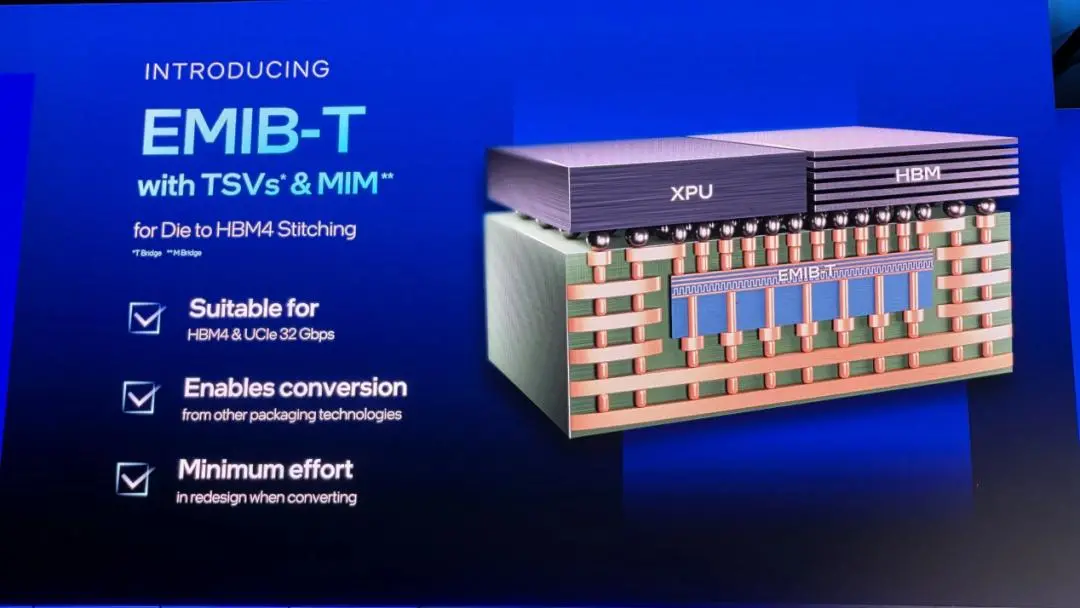

除了缩小FLI凸点间距和提高连接密度外，英特尔还在桥接器本身增加了功能。EMIB-M在桥接器中集成了金属-绝缘体-金属（MIM）电容器，以改善供电并抑制计算芯片附近的电压波动。更新的EMIB-T通过添加硅通孔（TSV）进一步扩展了这一概念，使电力能够垂直穿过桥接器，而无需绕行更长的路径。这对于数千瓦级系统级封装（SiP）和HBM4级内存子系统而言至关重要，因为电流密度和电源完整性都是封装的主要限制因素。
此类系统级封装 (SiP) 不仅结构复杂，而且尺寸庞大，因此英特尔的 EMIB 技术不断发展以支持更大的设计。首先，更小的 FLI 间距提高了构建更大 SiP 所需的互连密度；其次，EMIB-M 解决了大型处理器（例如英特尔的 Xeon 6“Granite Rapids”）带来的电源完整性问题；第三，EMIB-T 简化了电源布线，降低了阻抗并减少了噪声，随着更高速度的 UCIe 总线（32 GT/s 及以上）的普及，这些优势将变得更加重要。

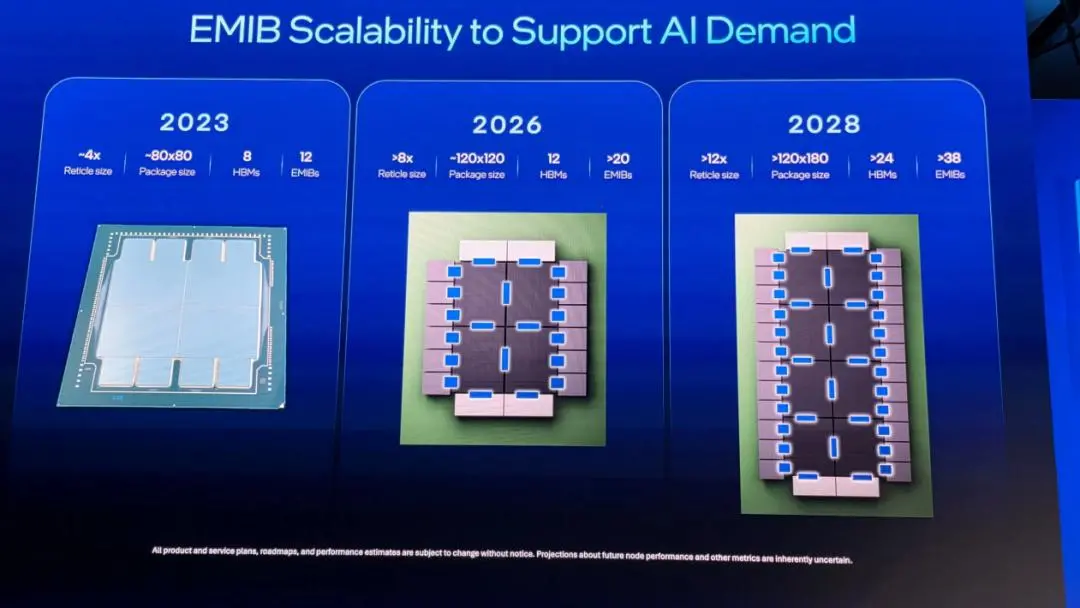

英特尔持续推进 EMIB 技术发展，使其能够从本世纪初 80×80 毫米封装上 4 倍光罩尺寸的 SiP，发展到如今 120×120 毫米封装上接近 8 倍光罩尺寸的 SiP，未来甚至能够实现 120×180 毫米封装上更大的 12 倍光罩尺寸的 SiP。
最终，英特尔计划将更细间距的EMIB技术与玻璃芯基板相结合。与有机材料相比，玻璃具有更好的稳定性和更低的翘曲度，这在封装尺寸不断增大的情况下变得愈发重要。玻璃很可能成为EMIB技术最重要的进步之一，因为它将在性能和尺寸等多个方面带来改进。
英特尔表示，EMIB-T正按计划推进，将于2027年实现量产，其良率和可靠性均达到预期目标。如果产能爬坡按计划进行，EMIB将从硅中介层的替代方案发展成为英特尔晶圆代工构建大规模人工智能系统的关键技术之一。
英特尔首席执行官陈立步在2026年8月的财报电话会议上表示：“客户对EMIB-T的兴趣依然非常高——这项技术极具吸引力，能够为先进的AI芯片解决方案提供目前主流产品无法实现的功能。我们的EMIB-T订单积压持续增长，良率和可靠性均达到预期目标，我们正专注于将这项技术大规模、高质量地交付，以支持客户在2027年实现产能爬坡。”
英特尔正从多个方向同时扩展EMIB：更小的互连间距、更多的桥接层、更大的基板、更高的供电密度、更快的内存接口以及尺寸显著增大的SiP。英特尔正式将EMIB定位为一种经济高效的先进封装技术，它在有机基板中使用局部硅桥接层来实现逻辑到逻辑和逻辑到HBM的连接，而不是像台积电CoWoS-S等解决方案那样使用大型硅中介层。同时，某些应用可以从大型刚性中介层或柔性有机重分布层中介层中受益。为了满足这些应用的需求，英特尔的Foveros产品组合包括Foveros-S、Foveros-R和Foveros-B，它们分别更直接地对应于台积电的CoWoS-S、CoWoS-R和CoWoS-L封装技术。
Foveros 2.5D：封装的百变玩法
英特尔的 Foveros 封装技术正从 2019 年随 Lakefield 处理器推出的原始晶圆芯片封装技术发展成为广泛的 2.5D 和 3D 集成技术系列，旨在满足从对成本敏感的客户端处理器到大型 HPC 和 AI 系统等各种需求。

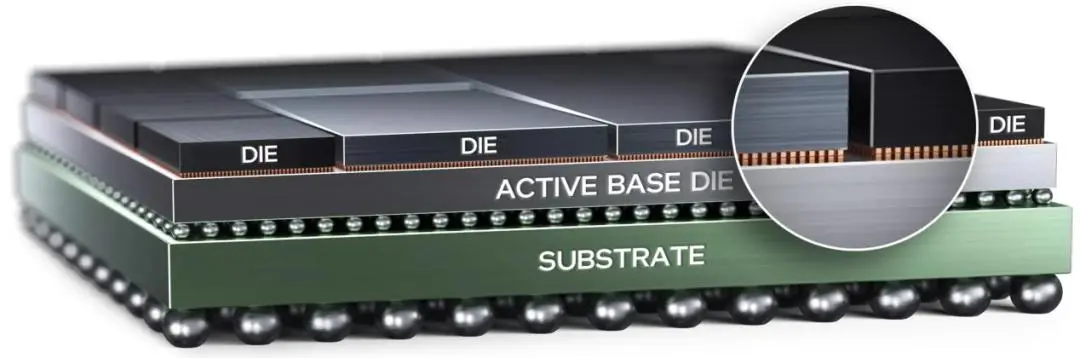

最初的 Foveros 技术采用基于 22FFL 的有源硅基芯片（或中介层），通过硅通孔 (TSV) 和面对面键合方式连接有源芯片。英特尔的 Lakefield 和Ponte Vecchio处理器采用有源基芯片和 36 微米微凸点间距，而 Meteor Lake、Arrow Lake 和 Panther Lake 则采用无源基芯片和 36 微米微凸点间距。

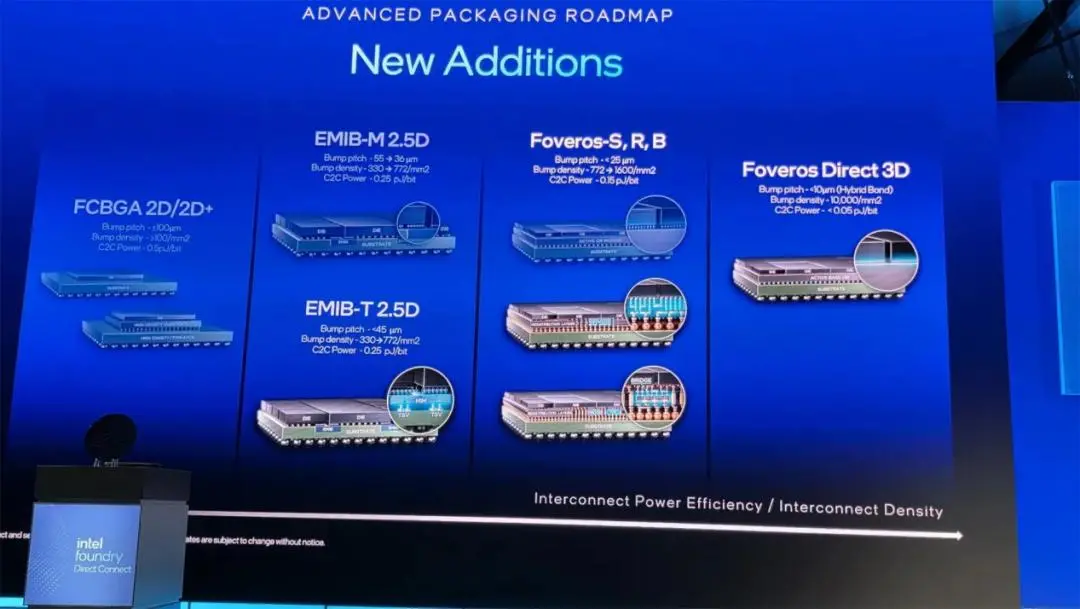

自 2019 年至 2023 年推出采用有源和无源基芯片的 Foveros 技术以来，英特尔还对Foveros 技术进行了多样化开发，以满足不同的成本和集成需求。最新的 Foveros 2.5D 路线图（其中提到了具有类似特性的 -S、-R 和 -B 变体）将于 2025 年中期发布，它将 Foveros 的功能远远超出其最初的水平：其目标是间距小于 25 µm，凸点密度从每平方毫米 772 个连接增加到 1,600 个连接，芯片间互连功耗为 0.15 pJ/bit。

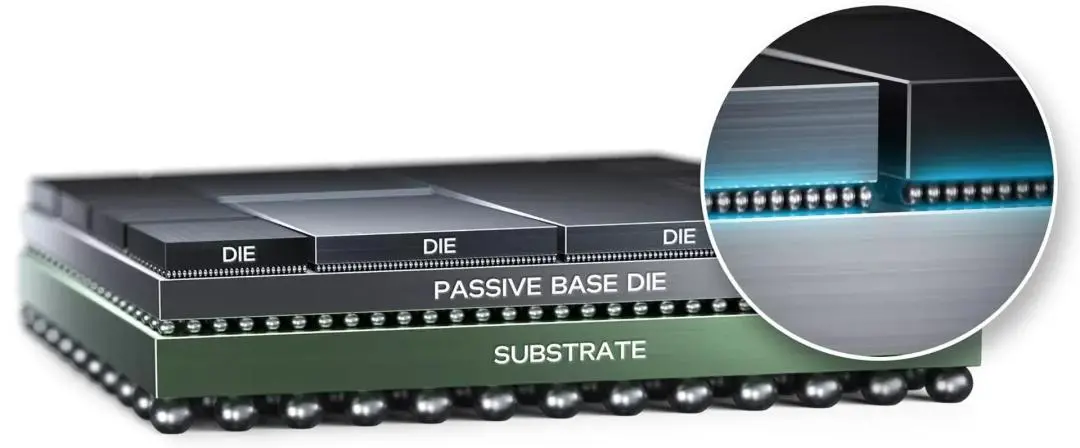

目前，最先进且经过量产验证的Foveros 2.5D技术是Foveros-S。这项封装技术将多个芯片放置在硅中介层上，目前支持最多四个光罩的封装，低于台积电CoWoS-S（最多5.5个光罩）。由于Foveros-S本质上是2019年Foveros技术的升级版，英特尔声称其自2019年以来已实现量产，这并非夸张。然而，展望未来，Foveros-S将在多个方面发展，包括更大的封装尺寸、更高的互连密度和更高效的互连电源效率。

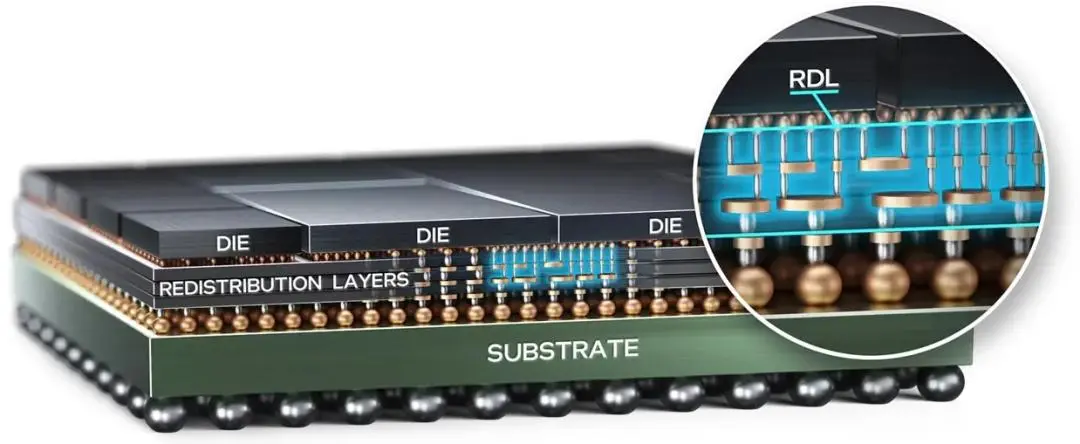

Foveros-R完全移除了硅中介层，并采用扇出型 RDL 技术来优化成本和互连密度。英特尔表示，该实现方案最多可使用三个重分布层。该方法旨在平衡成本和互连密度，并通过 UCIe 实现来自不同来源的芯片组的异构集成。与英特尔现有的 Foveros 2.5D 系列的其他成员一样，该技术采用 36 微米微凸点间距，但其设计支持小于 25 微米的间距，以及从 772 个/平方毫米到 1600 个/平方毫米的凸点密度扩展，芯片间互连功耗为 0.15 pJ/比特。英特尔表示，Foveros-R 将于 2027 年实现量产。
Foveros-B将这一概念扩展到更大、更复杂的 AI/HPC 设计领域。该技术并非依赖于完整的硅中介层，而是将 RDL 与局部主动或被动硅桥相结合，仅在需要的地方提供高密度连接。这为英特尔提供了一种介于纯 RDL 实现和大型硅中介层之间的中间方案，同时也使其成为台积电 CoWoS-R 的直接竞争对手。
需要注意的是，英特尔并未明确表示 Foveros-B 使用了 EMIB 桥接器，但考虑到其微凸点间距相似，且未来计划采用有源局部桥接器，Foveros-B 的桥接器很可能与 EMIB-M 和 EMIB-T 桥接器非常相似。如果 Foveros-B 确实可以使用 EMIB 桥接器，那么未来的 Foveros-B 设计也可能集成缓存解耦、集成电压调节器 (IVR) 或 MIM 电容。
至于互连密度和功耗，Foveros-B 的设计目标是支持小于 25 微米的间距，凸点密度最高可达 1600 个/平方毫米，芯片间互连功耗为 0.15 皮焦/比特。不过，英特尔尚未透露 Foveros-B 何时能够投入商业生产，因此其具体规格仍有待观察。
凭借EMIB和Foveros 2.5D产品组合，英特尔能够满足广泛的应用需求，但英特尔的扩展步伐并未止步。除了EMIB或Foveros 2.5D实现的2.5D横向扩展外，英特尔还可以利用其Foveros 3D和EMIB 3.5D封装技术将芯片堆叠在一起。
Foveros Direct 3D：将采用铜材质
与沿用数十年的简单封装堆叠技术不同，高密度互连的3D堆叠技术本质上是将独立的芯片整合为同一紧密耦合芯片的多个部分，从而提高带宽、降低延迟、减少互连功耗并缩小芯片尺寸。其挑战在于如何在保持良率、供电、信号完整性以及——或许最为重要的——将堆叠内部芯片的热量散发出去的同时，制造数千个芯片间极其精细的连接。
英特尔Foveros路线图中最重要的架构革新是Foveros Direct 3D，它将连接方式从基于微凸点的互连转向直接铜对铜混合键合。传统的微凸点尺寸无法无限缩小，因为焊料凸点需要足够的尺寸来保证生产良率和可靠性，而焊料本身会引入额外的电阻和寄生效应。Foveros Direct 3D完全摒弃了焊料，直接将一个芯片上的铜焊盘与另一个芯片上的铜焊盘键合在一起，从而实现了小于10微米的互连间距——比传统的微凸点技术精细10倍。
英特尔声称，Foveros Direct 3D 技术可实现小于 10 微米的键合间距、高达每平方毫米 10,000 个连接的互连密度，以及低于 0.05 皮焦/比特的芯片间互连功耗。如此高密度的连接缩短了堆叠芯片之间的信号路径，提高了带宽，降低了延迟，并减少了数据传输所需的能量。除了电气方面的优势外，直接键合还能在芯片之间形成更连续的热路径。英特尔表示，与传统封装相比，这可以改善散热，而垂直堆叠逻辑电路会显著提高功耗密度，因此散热至关重要。
英特尔的Foveros Direct 3D键合接口支持背对背和面对面堆叠。此外，英特尔还介绍了芯片到晶圆以及晶圆到晶圆的键合技术。
正如英特尔提供的基于Foveros Direct 3D技术的系统级封装示意图所示（英特尔也证实了这一点），该技术比简单地将一个逻辑芯片堆叠在另一个逻辑芯片之上��灵活得多。该方法可以支持不同的芯片尺寸、多个堆叠层级，并且可以将采用不同工艺技术制造的芯片集成到一个系统级封装中。

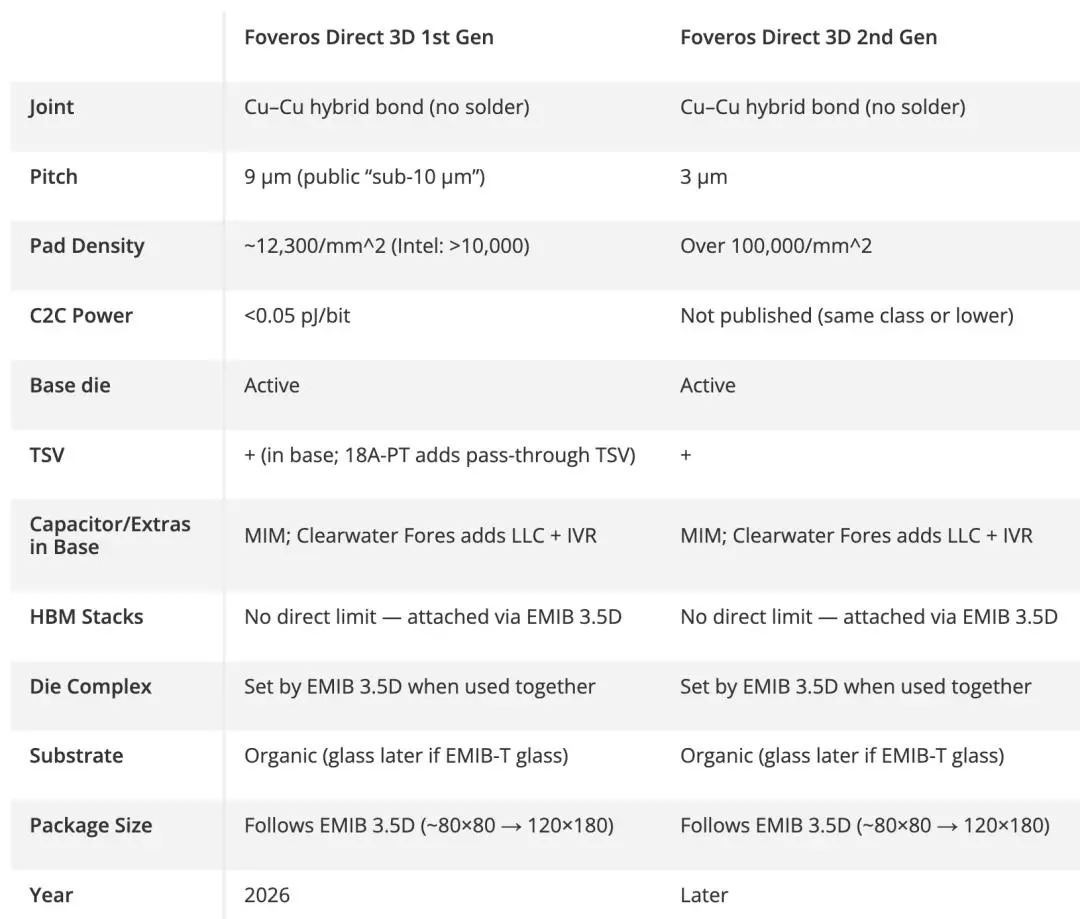

英特尔的至强6+“Clearwater Forest”处理器是首款采用Foveros Direct 3D铜键合技术进行批量生产的产品，该技术将英特尔18A计算芯片连接到有源基片上。这款CPU采用第一代Foveros Direct 3D技术，铜键合间距为9微米。同时，英特尔计划在其第二代Foveros Direct 3D技术中将键合间距缩小至3微米。为了更直观地理解这些数字，台积电2023年推出的第一代SoIC芯片支持9微米的间距（AMD的第二代3D V-Cache芯片就采用了这种间距），而最新一代于2025年量产的SoIC芯片的键合间距为6微米。台积电预计到2029年将SoIC的互连间距缩小至4.5微米。
EMIB 3.5D：万物同时呈现于各个角落

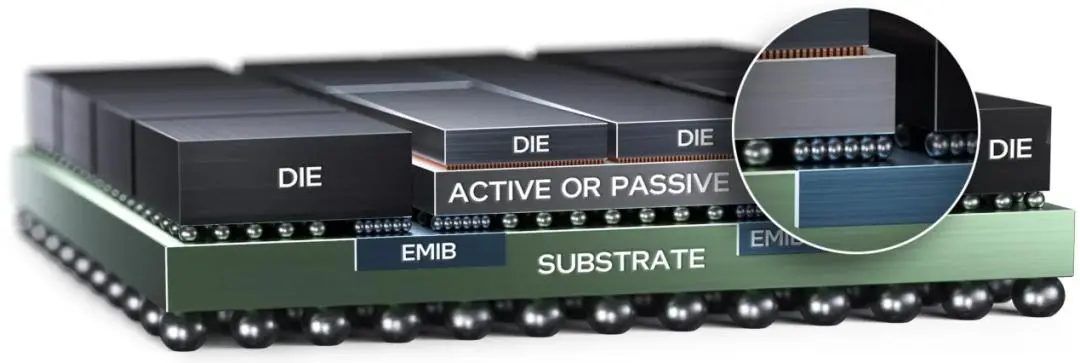

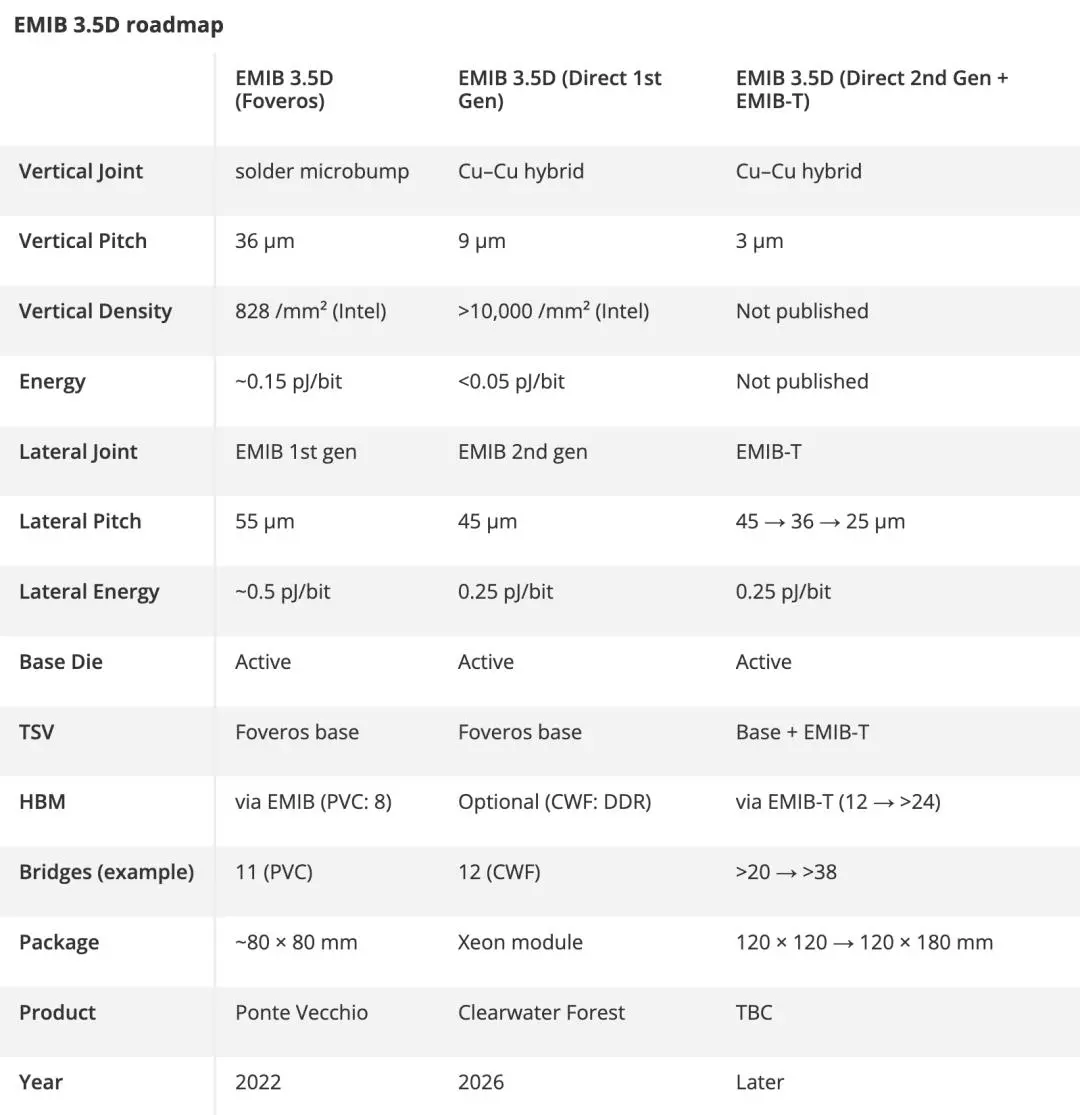

最后，Foveros 和 EMIB 不必独立运行。英特尔可以将 Foveros 2.5D 或 Foveros Direct 3D 与基板嵌入式 EMIB 桥接器结合，打造其所谓的 EMIB 3.5D，以构建其终极产品。在该架构中，Foveros 在各个芯片组件内提供高密度的局部 2.5D 或 3D 连接，而 EMIB 则在这些模块之间提供高带宽的水平连接，本质上是用更小的 SiP 构建一个大型系统级封装 (SiP)。英特尔表示，各个 SiP 可以完全相同以达到相同的性能水平，也可以各不相同以实现不同的功能。
EMIB 和 Foveros 的结合尤为重要，因为它使英特尔能够在不将整个系统置于单个大型硅中介层的情况下，实现水平和垂直方向的扩展。英特尔表示，EMIB 3.5D 能够实现比现有基于硅中介层技术所能容纳的更大的硅表面积。英特尔首次使用 EMIB 3.5D 构建了其 Ponte Vecchio 计算 GPU，该 GPU 集成了 47 个采用五种工艺节点制造的有源芯片，包含超过 1000 亿个晶体管。尽管英特尔的数据中心 GPU Max 算不上大获成功，但它无疑展示了英特尔在先进封装技术方面的实力。
展望未来，EMIB 3.5D架构与Foveros Direct 3D结合使用将更具前景。两者结合将使英特尔能够利用超高密度垂直铜对铜连接构建紧密耦合的计算模块，然后使用EMIB横向连接多个模块，从而实现复杂处理器的垂直和水平扩展。然而，令人惊讶的是，英特尔决定不在其下一代至强“Diamond Rapids”处理器中使用EMIB 3.5D ：虽然该CPU使用Foveros Direct 3D进行垂直集成，但横向互连则采用UCIe-S连接。
Multi-die的展望
虽然英特尔的 EMIB 和 Foveros 技术最初是为了满足不同类型的扩展需求而推出的，但该公司正在将它们发展成为一个互补的平台，可以横向和纵向扩展复杂的处理器。
EMIB正朝着更小的互连间距、垂直供电、玻璃基板以及超过12个光罩、24层以上HBM堆叠的封装方向发展，而不断扩展的Foveros产品系列则涵盖了从2.5D集成到超高密度Foveros Direct 3D混合键合的各个层面。事实上，Foveros Direct 3D已经能够实现小于10微米的铜对铜连接，并且正朝着更小的间距迈进。
同时，EMIB 3.5D 将垂直堆叠的模块与横向 EMIB 连接相结合，无需使用巨大的硅中介层即可创建大型异构系统级封装，从而实现终极 AI 和 HPC 应用。
值得注意的是，目前英特尔还没有晶圆级系统平台来实现类似 Cerebras WSE 和 Tesla Dojo 的晶圆级处理器，但这也可以理解，因为目前对这类技术的需求非常有限，而且明天可能也不会大幅增长。
本文来自微信公众号“半导体行业观察”（ID：icbank），作者：Anton Shilov，36氪经授权发布。
