导读：在Mini/Micro LED高密度封装、玻璃基显示加速渗透，同时AI算力集群带宽与功耗矛盾持续凸显的产业背景下，决定显示效果、芯片封装良率与长期可靠性的光电封装功能介质，已成为产业链中真正"卡脖子"的底层材料。在深圳，一家清华科研成果转化孵化的硬科技企业善柔科技，正以“AI+材料”为核心抓手，从Mini/Micro LED显示封装赛道切入，向玻璃基、Micro LED CPO AI算力时代的先进封装战场纵深推进。资本层面，善柔科技此前已获得梅花创投、辰峰资本、比邻资本、新余润通等机构数轮投资支持，目前正筹备新一轮融资，资金将重点用于选址落地区域、扩建产能，承接头部客户在显示与先进封装领域的增量订单。
Mini/Micro LED、玻璃基高密度封装，卡在一层功能介质上
过去两年，Mini/Micro LED在商用显示、电视、车载等场景加速渗透，玻璃基作为下一代封装基板路线也在快速成熟。但产业链内部的共识正在形成——当芯片微缩化与像素密度不断提升，显示效果的增量往往不再来自LED芯片本身，而是来自封装材料与工艺。
以Mini/Micro LED高密度封装为例。像素间距从毫米级进入百微米甚至微米级后，黑矩阵均一性、光提取效率、像素对比度等关键指标对封装功能介质提出了远高于传统LED的要求。介质材料需要在极小的空间内同时完成光学调控、散热、绝缘与机械保护，任何一层的配方偏差都可能导致整批产品良率波动。这正是善柔科技所处的产业位置：不做芯片，不做面板，而是做决定芯片能否稳定发光、可靠工作的底层材料。
善柔科技在Mini LED成熟场景的实测数据显示，其封装介质体系可使模组功耗降低17%，运行温度下降12摄氏度，画面对比度提升2倍。这三组数据的意义不只在于单项性能领先，更在于这些能力可向玻璃基、Micro LED CPO等高端场景迁移——依托同一套封装介质体系，同类性能有望复制到更高阶的显示与封装应用中。

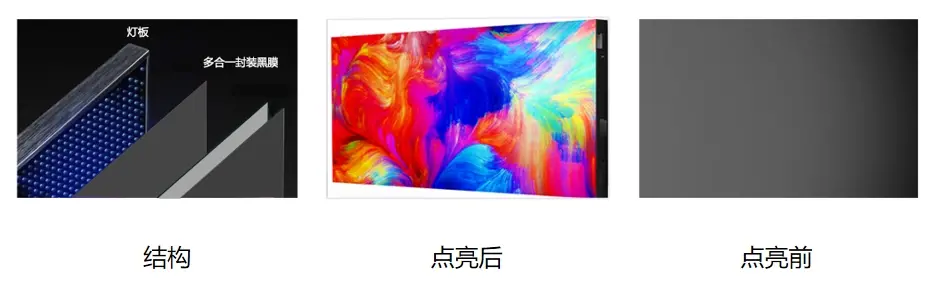

玻璃基封装是善柔科技重点布局的第二块阵地。相较于传统PCB基板，特种玻璃基板在平整度、热稳定性与光学透过率上更具优势，被视为Micro LED超高清显示与先进封装的关键方向。善柔科技的玻璃基封装介质体系同时适配PCB与特种玻璃两大主流基板路线，完整继承点面发光、光色调控等核心光学性能，且兼容现有涂布与巨量转移产线，客户导入门槛低。
封装与材料，正日益成为制约算力持续攀升的关键瓶颈。

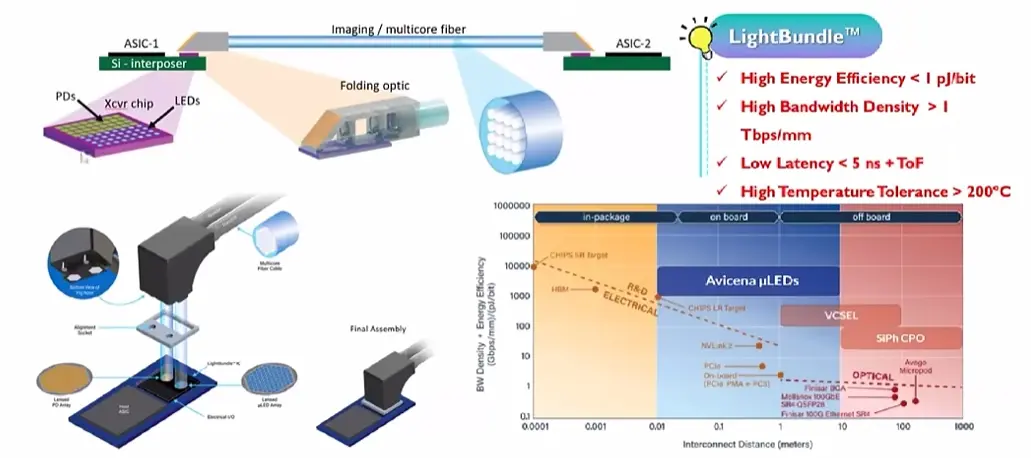

当下数据中心高速互联长期存在一个结构性矛盾：短距用铜缆，功耗高；长距用光模块，成本高。而 Micro LED CPO 玻璃基光互联，被认为是填补"5–50 米中距传输"空白的核心方案。相较传统 800G 光模块，Micro LED CPO 方案端到端功耗最高可降低 68%，并实现 50 米稳定传输；在功耗指标上，其单通道功耗可降至传统 VCSEL 方案的 1/10，光引擎集成密度提升 3 倍以上。一个 10 万卡 GPU 集群，如果机架间互联全部采用 Micro LED CPO，一年可节约 1500 万度电。要知道，在一个大型数据中心里，仅光通讯的功耗占比就超过 25%。

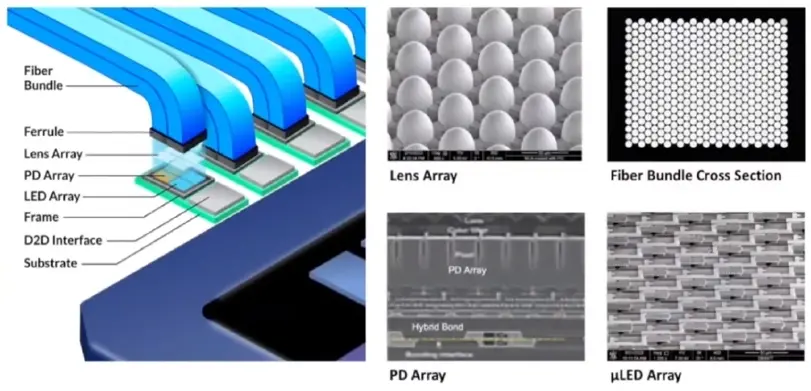

而支撑这套光学方案的，恰恰是封装环节里的功能介质材料，也是善柔科技重点布局的第三块阵地——它要在极小的空间内，同时完成光学调控、散热、绝缘与机械保护——这正是善柔科技从显示封装积累下来的核心能力。
用AI重构材料研发，一套平台贯穿三条赛道
材料行业的固有难题是周期。一款新材料从实验室走到量产，往往需要五年以上，这也是"卡脖子"材料难以被快速突破的核心原因。善柔科技给出的解法，是用AI重构研发流程。
据善柔科技介绍，其数字化材料研发平台由三层构成。底层是沉淀十余年的独家工业数据库，覆盖"理论—小试—中试—量产—验证"全生命周期的百万级结构化数据；中间层是算法协同引擎，构建"学科—配方—工艺—装备—验证"五元协同的算法矩阵，实现材料性能的正向预测与反向设计；执行层则由自动化实验产线支撑，形成"配方—工艺—验证"的迭代闭环。这套体系带来的效率变化是可量化的：研发周期缩短52%，性能预测准确率达到92%，研发成本降低80%，新材料从研发到量产的周期由五年压缩至两年。对于需要频繁响应客户定制需求的封装材料而言，研发速度本身就是竞争力。
在技术路径上，善柔科技依托树脂合成、纳米填料精密级配与多物理场仿真三项底层能力，对芯片的应力、翘曲、散热、绝缘与光学表现进行精准调控。

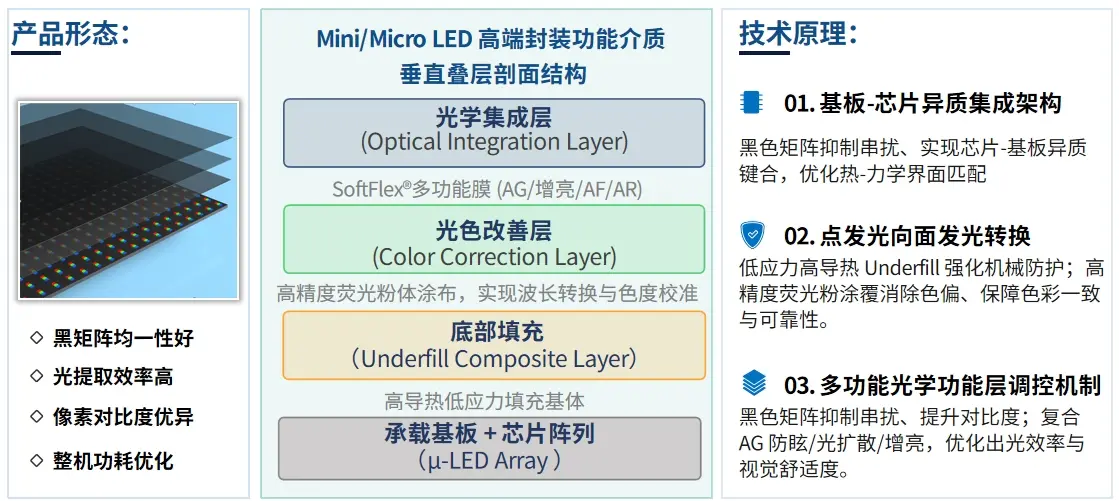

落到产品形态，则是一套垂直叠层的封装介质体系：光学集成层负责光色调控与出光效率，光色改善层通过高精度荧光粉体涂布实现波长转换与色度校准，底部填充层则以低应力高导热的Underfill强化机械防护。三层协同，最终指向黑矩阵均一性、光提取效率、像素对比度与整机功耗等具体指标。
平台化的价值在于复用。善柔科技的三条赛道共享同一套底层技术、同一批客户与同一条柔性产线：技术壁垒互通的配方与工艺可以直接迁移，Mini/Micro LED与玻璃基、Mini/Micro CPO客户高度重叠，产线则可兼容不同形态产品的生产并动态调配产能。换言之，一次研发投入能够在三个市场中被反复兑现，这也是该公司在资源有限的情况下仍能保持较高研发效率的原因。
从头部批量供货到新产品送样，清华系团队的量产闭环
在商业化进展上，善柔科技已跨过"样品验证"阶段。Mini/Micro LED封装功能介质已批量供货兆驰、三安、惠科、华星光电等头部企业，产品稳定复购；玻璃基产品正在众多头部客户处验证，反馈积极；CPO产品则进入芯片器件厂商送样阶段。据公司披露，其Mini/Micro LED与玻璃基客户覆盖率均居行业第一，与行业TOP10龙头企业达成长期深度合作。
支撑这一量产闭环的是一支清华系、产学研混合的团队。首席科学家为清华大学博士生导师、国家高端人才计划入选者，十余年深耕AI与光电材料研发，牵头多项国家级科研项目，曾获国际发明金奖；总经理为清华大学材料与化工博士，具备材料与计算机复合背景，曾有十余年中兴通讯管理经历，持有PMP认证，主导过亿元级光通信研发项目，拥有20余项发明专利，并获深圳市技术发明二等奖；市场商务总监为上海交通大学MBA，拥有近20年显示行业市场经验；生产制造总监毕业于福州大学材料学专业，曾任职TPK、宇顺电子等制造企业，主导多项省市级科技项目。
资本层面，善柔科技此前已获得梅花创投、辰峰资本、比邻资本等机构的数轮融资支持。随着Mini/Micro LED封装介质进入稳定放量、玻璃基介质逐步送样验证，善柔科技现有标准化产线也已满产运行，公司目前正筹备启动新一轮融资，资金将主要用于寻找新的落地区域、扩建产能，以承接头部客户在显示与先进封装方向的增量订单。
半导体产业的历史反复证明，每一次性能跃迁最终都要落到材料上。先进封装功能介质材料市场规模不小、技术壁垒极高、认证周期极长，这意味着后来者需要耐心，但一旦切入头部供应链，位置便相当稳固。善柔科技选择从Mini/Micro LED、玻璃基与CPO光互联这条已被验证的赛道切入，用AI4S压缩材料试错周期，再将同一套封装介质能力迁移至更上游的晶圆级工艺，形成完整的先进封装材料矩阵。
