英伟达死守的推理性价比神话，碎了。
就在刚刚，SemiAnalysis发布了谷歌第七代TPU Ironwood的首份第三方推理性能测算。
在完全对等的模型负载下，TPU的每美元性能最高领先英伟达B200达50%，对B300的领先幅度更是逼近翻倍的96%！

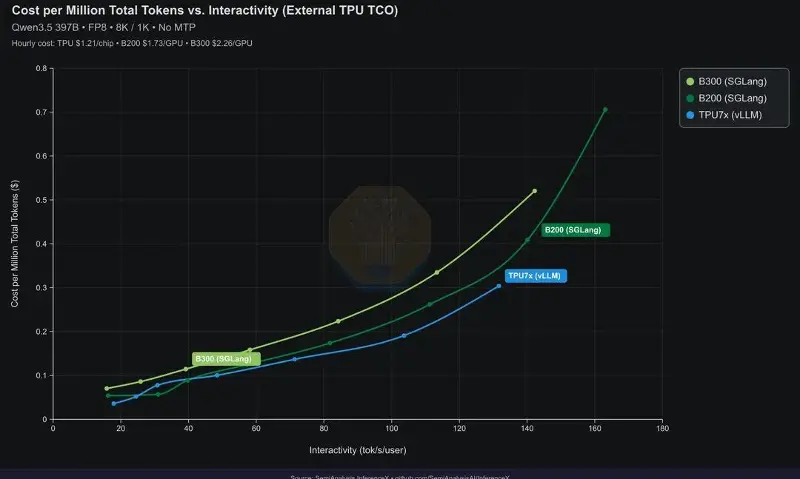

外部TCO口径下每百万token成本 vs 交互速度
换算成业界最敏感的每百万Token成本，差距触目惊心。
TPU仅需0.181美元，B200为0.222美元，B300则高达0.276美元。
更戏剧性的，是时间。
今年4月，黄仁勋在Dwarkesh播客上宣称TPU与Trainium都不敢来跑分。他甚至公开鼓励挑战者使用InferenceMAX来证明其所谓的推理成本优势。
五个月后的今天，TPU带着致命的数据如约而至。
黄仁勋的三次断言
在那期播客中，黄仁勋对TPU的战略藐视可以归结为三次断言。
第一句，他表示极度渴望看到对手证明TPU的成本优势，并认定这在逻辑上根本无法成立。
这次的测试方法，完全公平公正——
同款开源模型，FP8对FP8，输入8k输出1k，B200与B300跑的是和TPU完全一致的负载。
在每秒100 Token的单用户吞吐基准下，TPU比B200便宜19%，比B300便宜34%。
若将中位响应时间卡在20秒，TPU成本为0.098美元，B200是0.106美元，B300则飙升至0.132美元。
B200并未在所有指标上落败。在30秒响应时间的狭窄区间内它依然维持着微弱的抵抗。但随着延迟要求放宽，TPU重新接管了制高点。
至于B300，则全程处于成本劣势。

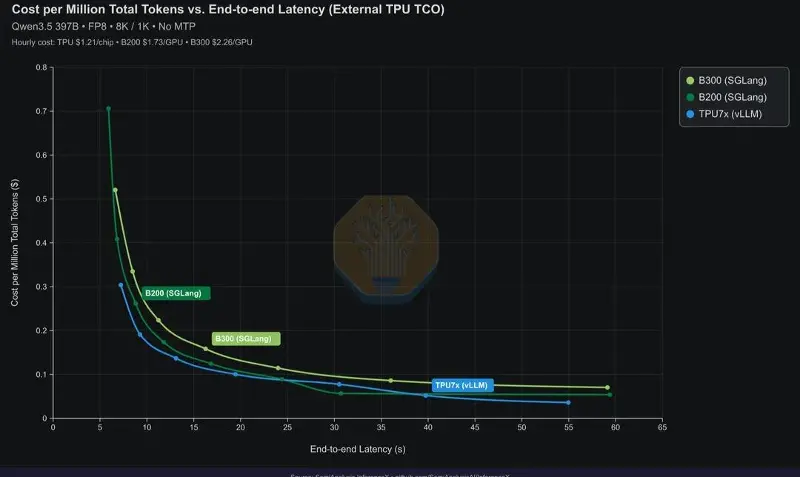

每百万token成本 vs 端到端延迟
第二句，他声称从第一性原理来看，TPU的优势完全没有道理。
物理测试并未推翻他的底层推演，黄仁勋只是算错了商业世界的算盘。
在原始吞吐曲线的大部分区间内，TPU的物理性能确实不及GPU。但TPU的每小时租赁成本呈现出断崖式的低廉。
5%的物理吞吐优势叠加极低的单位时间租金，瞬间转化为50%的每美元性价比优势。
若按谷歌内部每颗芯片一小时1.03美元的底线成本核算，这一优势将被放大至77%乃至130%。

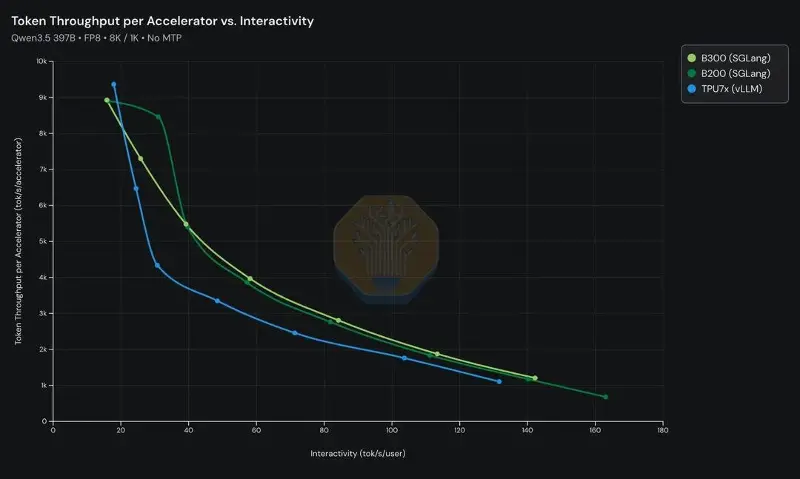

单加速器吞吐 vs 交互速度
黄仁勋计算的是单颗芯片榨出的绝对算力，而商业客户衡量的是每一张钞票能买到的实际产出。
这次公开的跑分数据直接击穿了客户侧的心理防线。

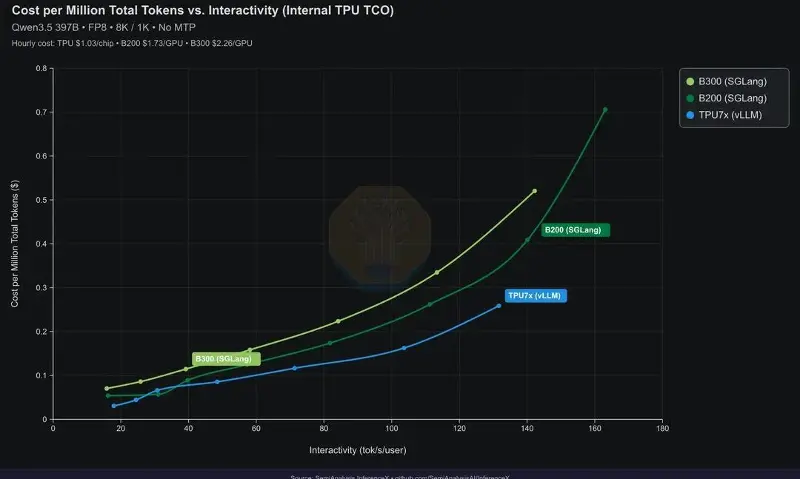

谷歌内部TCO口径
第三句，他断定Anthropic只是特例，失去Anthropic的支撑TPU将彻底丧失增长引擎。
这项断言目前仅维持了表面上的成立。
Anthropic确实吞下了超过100万颗TPU，其中约40万颗直接买断，60万颗通过谷歌云租赁。到2029年它将超越DeepMind成为全球最大的TPU单一用户。
但另一半断言正在迅速失效。
谷歌自去年起便开放了芯片直售，不再死守云端租赁这一单一城池。就连DeepMind内部的研究员，如今也需要在拥挤的队列中抢夺算力资源。
黄仁勋4月敢那么说，是因为TPU在外面从来没有标过价。
现在，价标出来了，还是别人替谷歌标的。
TPU的成本深水区
一颗专用芯片究竟如何实现对通用GPU的成本倾轧？
对此，SemiAnalysis在底层逻辑上揭示了谷歌截然不同的工程哲学——
谷歌从不单一追求芯片的物理峰值，而是将计算Die、芯片间互联以及底层编译器铸造成一个闭环系统，在每一处接缝中压榨成本。

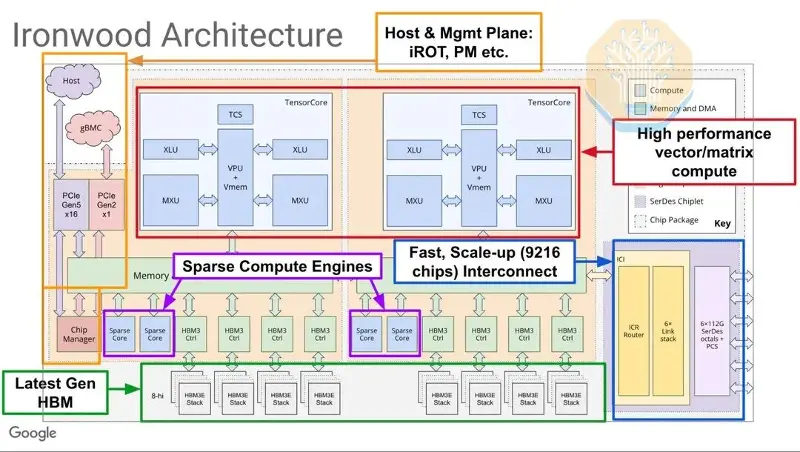

芯片层面，Ironwood被物理拆解为两个独立的计算Die，每颗内嵌2个TensorCore与4个SparseCore。
其HBM容量达到了上一代Trillium的6倍。这个数直接决定KV Cache能放多大、Batch能开多大。
它更是第一代原生支持FP8运算的TPU，彻底告别了此前数代的软件模拟妥协。
矩阵单元采用256×256的脉动阵列，每周期完成65536次乘加运算，计算吞吐量直接飙升至v5架构的4倍。
这条路线到第八代走得更绝：谷歌第一次把训练和推理拆成8t、8i两颗芯片，8i的片上SRAM扩到384MB、是上代3倍，专门把推理模型的KV Cache留在片上。

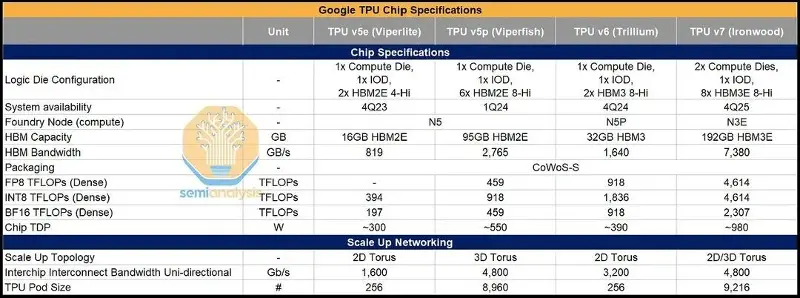

谷歌TPU各代规格对比
网络互联方面，芯片之间直接通过谷歌自研的ICI总线进行数据交互，彻底绕开主机CPU、PCIe与通用网卡。
其拓扑结构呈3D Torus形态，每颗芯片物理链接6个相邻节点，64颗组建为一个机架级立方体，再通过光学电路交换机一路拼接至9216颗芯片的超级矩阵。

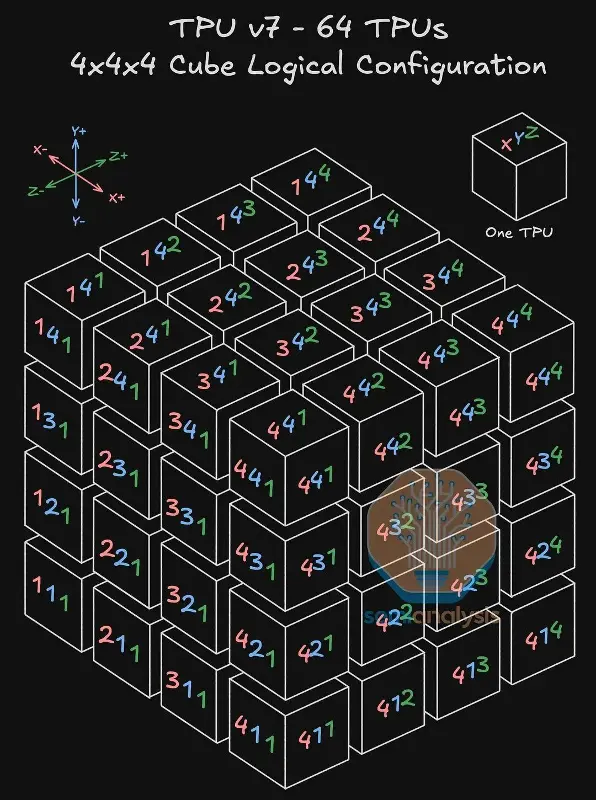

TPU v7的4×4×4立方体逻辑配置
任何一条光纤链路发生故障，系统都能利用光学反射镜在数秒内完成重路由，不需要人工干预。
到TPU 8i，3D Torus会换成Boardfly拓扑，千颗芯片规模下最大跳数从16砍到7，MoE路由和多轮Agent里每一跳堆出来的尾延迟直接减半。

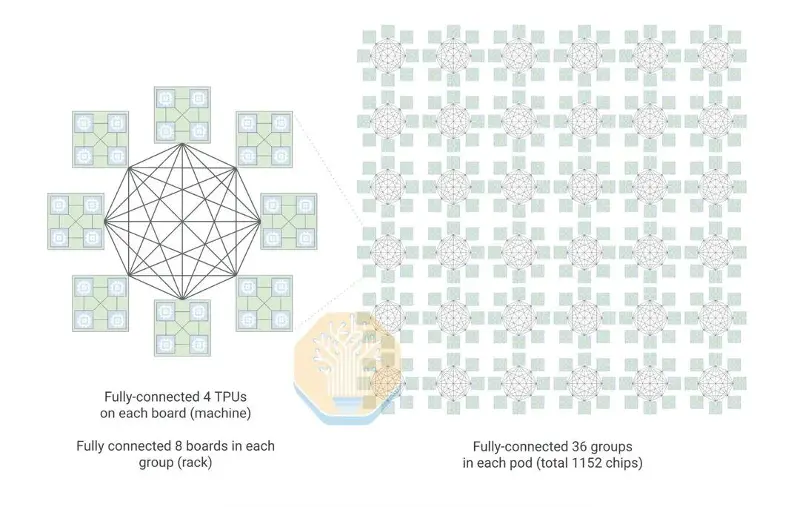

Google，TPU 8i的Boardfly拓扑
压榨50%性能的代码级重构
极致的性能表现往往潜藏在底层软件的暴力重构中。
为了让TorchTPU栈上的第一个模型顺利起跑，谷歌、Inferact与RadixArk联手投入了数百个工程小时。
深入剥离海量的代码提交记录，可以萃取出三项具备决定性意义的优化。
第一是KV Cache页数翻倍，大幅削减首Token延迟。
TPU向量单元每次处理的Tile在最后一维被硬件锁死为128个Lane，维度不足便会被强制补零。
旧有的注意力内核沿着头维度打包KV，导致单KV头的模型有一半计算资源被无效的补零操作吞噬。
现在，谷歌将Token转移至128 Lane的维度，可用KV页从5141暴涨至10283。
在并发128时吞吐量提升16.5%，中位首Token延迟骤降95%，推理请求彻底免除了排队等待KV空间的痛苦。

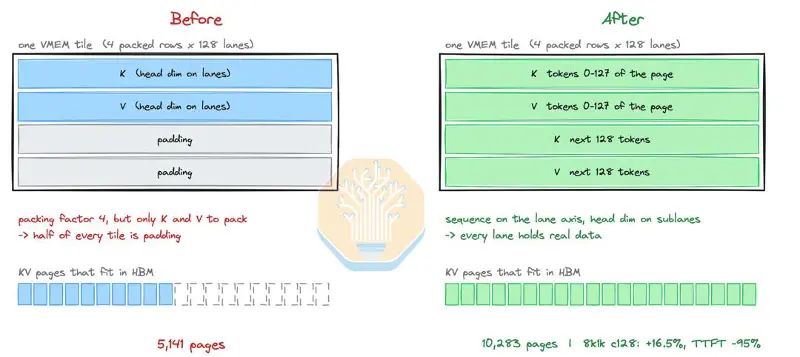

KV cache布局改造前后对比
第二是参数拆解以提升解码吞吐。
分页注意力机制依靠双缓冲来掩盖HBM延迟，即计算当前数据时同步预取下一块数据。
旧的启发式算法将计算块和读取块均锁定为16k个Token，导致VMEM没有任何多余空间用于预取操作。
现在，研发团队将读取块维持在16k，计算块砍至4k，解码吞吐量从每秒64.9k Token跃升至96.3k。

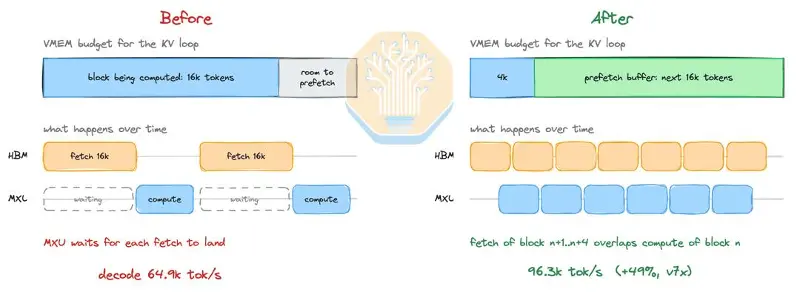

读取块与计算块拆分前后
第三是通信任务向SparseCore的转移。
Ironwood每颗芯片配备的4个SparseCore原本专属于Embedding查表等稀疏计算。
谷歌将ReduceScatter和MoE的Token重排任务全部转移至SparseCore，从而释放TensorCore的计算资源使其专注核心矩阵乘法。

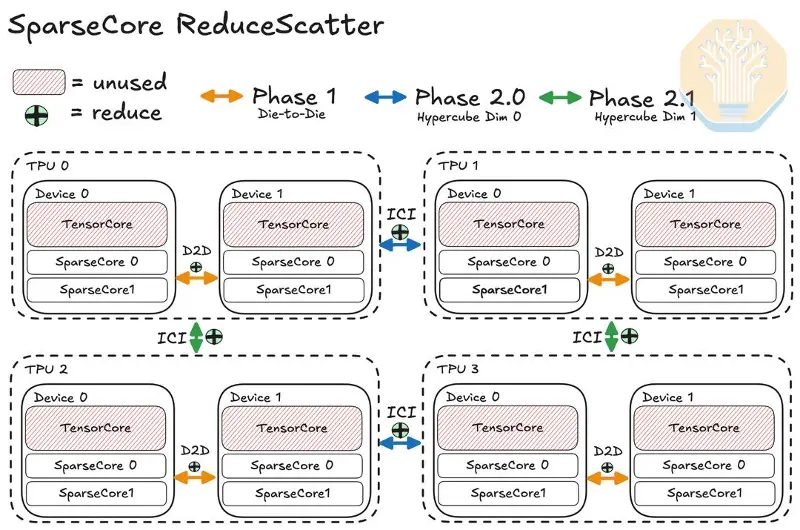

SparseCore上的ReduceScatter三阶段
在8k输入1k输出的负载下吞吐量提升4.1%至14.2%，在1k输入8k输出且并发512时吞吐暴增26.1%。
数百个这样微小却致命的代码优化层层累加，最终铸就了这压倒性的50%性能优势。
填平生态护城河的代码级颠覆
这次更新最颠覆的地方在于，谷歌只是动了动软件。
整个开源推理生态在此之前深深扎根于PyTorch与CUDA体系，而TPU的原生开发环境是JAX。
此前vLLM要跑在TPU上，得靠一层叫TorchAX的翻译墙，在底层把每个算子逐一翻译为JAX执行。
这层翻译导致了分页注意力与底层优化的大量兼容问题，谷歌联合开源社区耗费一年多时间才完成修补。
此前的JAX/TorchAX服务栈
如今TorchTPU直接炸毁了这层翻译墙。
它利用PyTorch自带的PrivateUse1后端接口，令TPU直接成为原生的Torch计算设备。
开发者仅需敲下一行代码即可将编译交由XLA处理，性能核心算子调用Pallas内核，而DDP与FSDP2等分布式特性均可无缝运转。

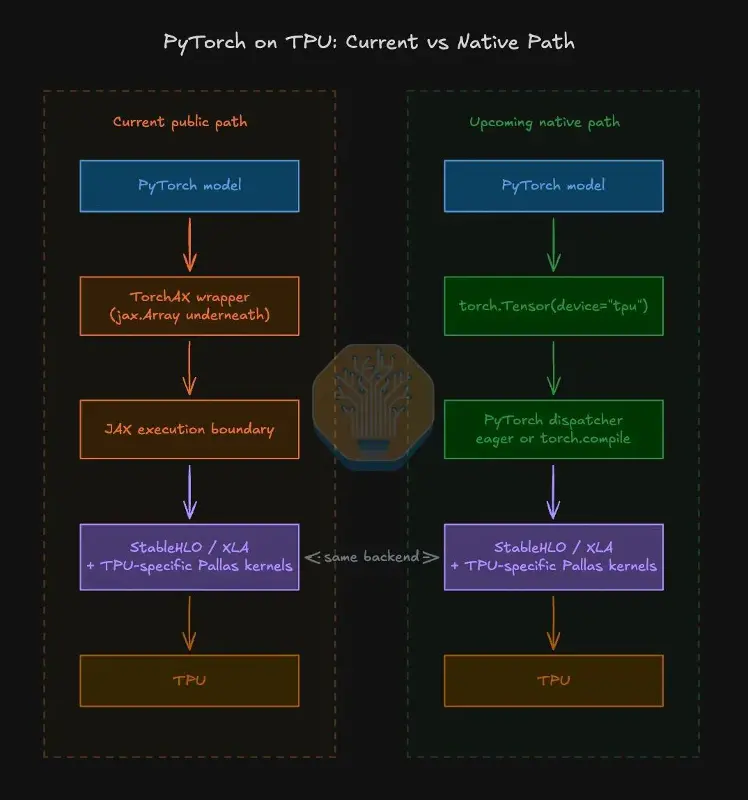

TorchAX路径 vs TorchTPU原生路径
对于vLLM和SGLang等框架，其调度器与API层等核心代码现在能够直接复用，彻底终结了隔着高墙重新造轮子的历史。
此前耗费海量工程时长打磨的Pallas内核绝大部分可直接空降至全新环境。
CUDA的帝国城墙由两部分垒成。一层是底层芯片性能，另一层则是封闭的生态铁幕。
如今的跑分证实了其物理性能的不可替代性已被实质性打破。
而那道曾让无数挑战者铩羽而归的生态铁幕，正在被PyTorch底层架构的更新以不可逆的方式逐步填平。
